超聲波液位計

發布時間：2023-08-14 ??? 瀏覽次數：
超聲波液位計
一、概述：
       ZH-CYW系列超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。
        超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
二、超聲波液位計應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制最大量程可達30m
3、四線制最大量程可達40m
4、最小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、合理的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
 螺紋尺寸： M48*2；M60*2；M78*2
12、交流或直流供電形式可選（僅四線制）
13、當環境潮濕、不通風、揚塵多等環境惡劣建議采用分體式
不可應用場合：
      由于以下物質的揮發性氣體或者揚塵的吸聲能力特強，所以一般情況下不可應用，如：發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表面有大量的泡沫存在等，同時到達換能器的溫度60℃以上或者儲存罐壓力≥0.4MPa時不可以使用（如果應用場合在帶溫帶壓的儲存罐，訂貨時必須說明）。
三、超聲波液位計技術參數

型    號

ZH-CYW

量    程

0~5m/10m /15m /25m/30m

盲    區

0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m

精度(空氣中)

量程的0.2％ 0.5％（常規精度）

電流輸出

4~20mA

輸出分辨率

實際量程的0.03％

輸出負載

0~500Ω

開關量輸出

高位、低位繼電器常開

繼電器規格

AC250V 5A/DC30V

顯示分辨率

1cm

顯示方式

4位LCD液晶(字高15cm) 或6位LED數碼管

輸入電源

DC24V(±10％)80mA或AC220V  50mA

溫度補償

全范圍自動

介質溫度

-20℃~+80℃

壓力范圍

±0.1MPa

聲波束角

5°(3db)

檢測周期

1秒

參數設置

3位有感按鍵

電纜裝置

PG13.5密封套

外殼材質

ABS

傳感器材質

PVC

防護等級

IP67

安裝方式

螺紋(法蘭)或固定孔(支架)

安裝要求

探頭發射面應伸出容器安裝口

四、超聲波液位計主要技術指標

功能 一體型超聲波液位計 分體式超聲波液位計
量程 0~5米 10米 15米 20米 25米 30米 0~5米 10米 15米 20米 25米 30米
測量精度 0.5~1% 0.5~1%
分辨率 3mm或者0.1% 3mm或者0.1%
顯示 中文液晶 中文液晶
模擬輸出 4 線制 4～20mA/510Ω負載
2 線制 4～20mA/250Ω負載		 4～20mA/510Ω負載

繼電器輸出 可選配 2 組 AC 250V/ 8A
或 DC30V/ 5A 狀態可編程		 （可選配）單通道為 2 組，雙通道是4組AC 250V/ 8A
或DC 30V/ 5A狀態可編程
供電 標配 24VDC
可選 220VAC+15% 50Hz		 標配 220VAC+15% 50Hz
可選 24VDC 120mA
定做 12VDC 或電池供電
環境溫度 顯示儀表-20～+60℃，
探頭-20～+80℃		 顯示儀表-20～+60℃，
探頭-20～+80℃
通訊 RS485 RS485
防護等級 顯示儀表 IP65，探頭 IP68 顯示儀表 IP65，探頭 IP68
探頭電纜 無 標配10米
產品功耗 一體式二線制用 24V 電源供電，
不能帶繼電器，功耗是 30mA。
具體功率如下：無繼電器是
24×30mA=0.72W；
一體式四線制用 24V 電源供電，
不帶繼電器功耗是 80mA，帶一個
繼電器是要 105mA，2 路繼
電器 130mA,
具體功率如下：
無繼電器是 24×80mA=1.9W；
1路繼電器是24×105mA=2.5W；
2路繼電器是24×145mA=3.1W；		 分體式用 24V 電源供電，不帶繼電器
功耗是 100mA，帶一個繼電器是
要 120mA，2 路繼電器 145mA,3 路
繼電器要 170mA，4 路繼電器
要 190mA.
具體功率如下：
無繼電器是 24×100mA=2.4W；
1路繼電器是24×120mA=2.9W；2路
繼電器是24×145mA=3.5W；
3路繼電器是24×170mA=4.1W；2路
繼電器是24×190mA=4.6W；

五、超聲波液位計產品選型

ZH-CYW-

超聲波液位計



 型    式



A

一體式兩線制（常規）

B

一體式三線制

C

一體式四線制

D

分體式四線制精簡型

E

分體式四線制標準型





 量  程





2

L=0~2000mm

3

L=0~3000mm

......

......

30

L=0~30000mm

客戶指定

L=0~Nmm


電源電壓

D

DC24V LCD液晶顯示

E

DC24V LED數碼管顯示

A

AC220V LCD液晶顯示

探頭加長

**mm
六、超聲波液位計的安裝：

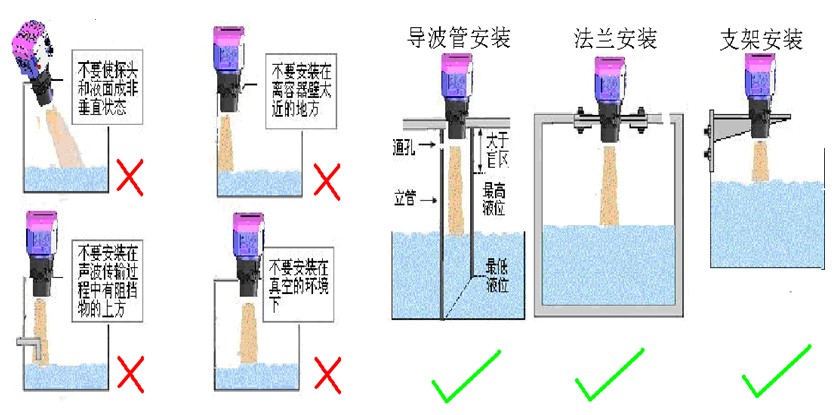

一）超聲波液位計的安裝方式選擇的正確性選擇

二）超聲波液位計不同形式的安裝要求
1、平頂罐的安裝

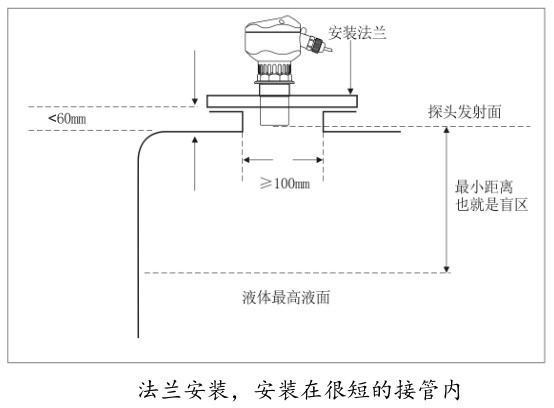

     平頂罐一般都有一個很短的接管，接管的基準面是法蘭的下底面，在接管長度≤60mm，接管內徑≥100mm，接管內壁平整無毛刺、凸起物的前提下，安裝后探頭的發射面低于法蘭的下底面 3cm 就可以測量。

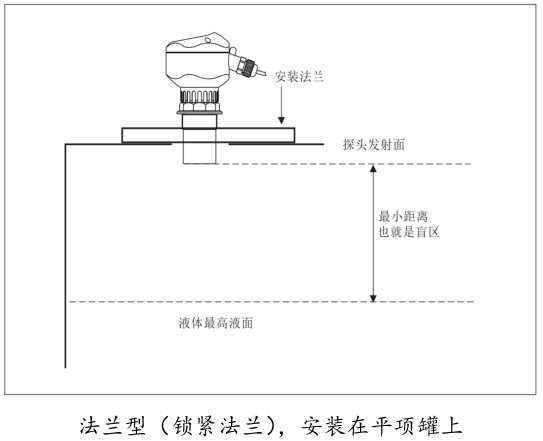

    最理想的安裝是直接將儀表安裝在平頂容器上，不使用接管，容器上的圓形開口就可以足夠固定安裝用的法蘭或者萬向節。探頭發射面是在基準面以下。

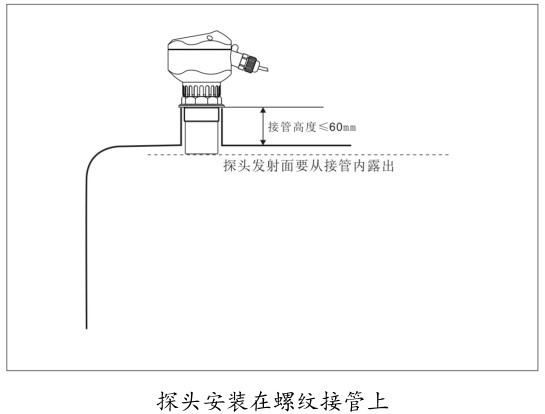

   安裝在跟探頭一樣的螺紋接管上，在這種情況下，接管的內徑大小跟探頭的外螺紋幾乎一樣，探頭的發射面必須伸出接管 1cm 以上，不能縮在接管內。

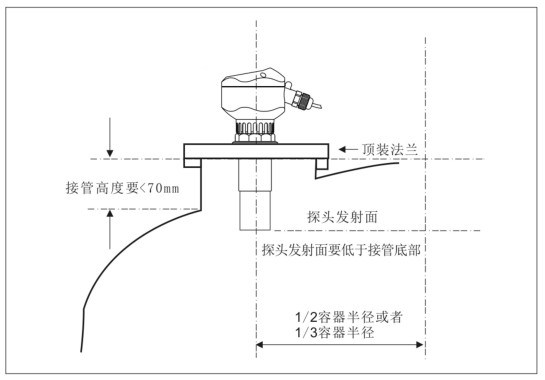

2、拱形罐頂?shù)陌惭b
    對于拱形罐，儀表最好不要安裝在罐頂中央，而是安裝在罐頂半徑的1/2或者2/3處(在滿足離罐壁一定距離的前提下)。對于超聲波脈沖來講，拱形罐頂就好像是一個凸透鏡，如果探頭安裝在凸透鏡的焦點上，那么它就會接收到所有虛假回波。因此應該盡量避免將傳感器探頭安裝在拱形罐頂中央。


     在大多數的拱形罐頂上，接管加上法蘭的長度有150-180mm長度，而超聲波物位計的探頭螺紋以下都沒有這么長的(可以向我公司定制加長型探頭，以使探頭發射面低于接管底部)。在這樣的情況下，我們需要注意接管直徑和接管長度的比例關系。
序號 接管長度 接管內徑最小尺寸 備注
1 150mm 100mm 接管內壁無毛刺、凸起物，上下垂直，焊縫都要做拋光處理。
接管和罐頂連接處要做從接管內向外的45℃斜角拋光。
2 200mm 120mm
3 250mm 150mm
4 300mm 180mm
5 400mm 240mm

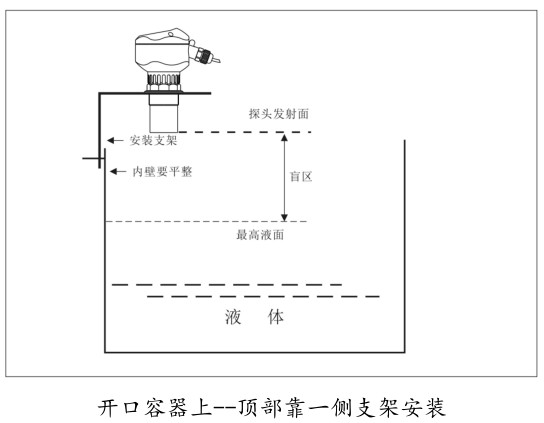

 3、開口容器的安裝
     對于開口容器，可以使用支架安裝，要注意支架的承重能力，讓傳感器與容器壁之間保持一定距離。如果開口容器或者料倉內壁上下是平整的，沒有掛料的情況出現，也沒有任何的其他的物體在內壁上，那么傳感器離容器壁的距離詳見下表：
最大量程 離壁距離
5米 0.5米
10米 1.0米
15米 1.5米
20米 2.0米
25米 2.5米
30米 3.0米

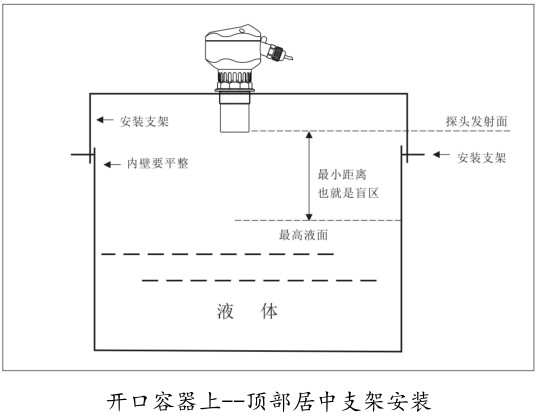

     由于開口容器沒有聚焦效應，可以把傳感器安裝在容器的正中間。

三）超聲波液位計安裝完畢后的注意事項
1、設備安裝完畢，首先必須給儀表的接地端子真正接到大地上，不要跟其他設備共用地線端子，必須真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。
2、超聲波物位計在與變頻器、PLC 等有干擾的設備連接時，電源部分要加隔離變壓器，信號部分要加信號隔離器，并做可靠接地處理。
3、信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管安裝，或者是遠離動力線和電源線安裝，在沒有穿管安裝的前提下，距離動力線、電源線距離至少1米以上。
