隔膜壓力表

發布時間：2025-04-25 ??? 瀏覽次數：

YTP系列隔膜壓力表是為了使通用型壓力表適用于測量各種具有強腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力表測量元件內部和防止沉淀物積聚且易清洗的場合而采用由隔膜體與通用型壓力表（不銹鋼壓力表、電接點壓力表、耐震壓力表、耐震電接點壓力表、電阻遠傳壓力表、差動遠傳壓力表、數顯壓力表等壓力儀表）組成一個系統的隔膜型壓力表。YTP系列隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門生產過程中測量流體介質的壓力。

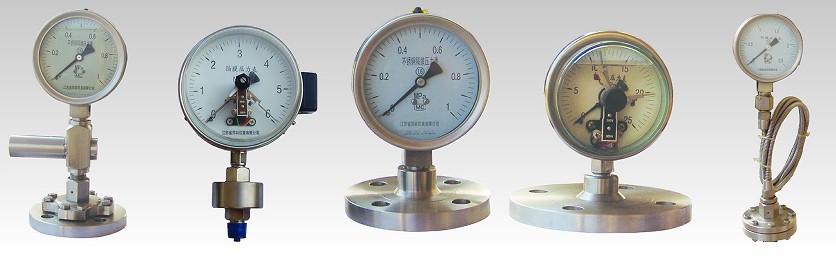

一、隔膜壓力表外形照片：

二、隔膜壓力表產品結構配置：

注：隔膜壓力表根據隔膜體連接方式不同不僅可以做成以上的螺紋連接、法蘭連接、衛生型卡盤連接，還可以做成管道式隔膜壓力表，管道式隔膜壓力表連接根據不同的安裝需要有卡盤式、螺紋式、對夾式等等。

三、隔膜壓力表選型表：

壓力表型號	表盤直徑（mm）	隔膜體連接方式*	表頭與隔膜體連接形式	膜片材質	量程范圍（MPa）	說明
YTP						隔膜壓力表
YNTP						耐震隔膜壓力表
YXTP						電接點隔膜壓力表（表盤60 100 150）
YNXTP						電接點耐震隔膜壓力表（表盤100 150）
YTZTP						電阻遠傳隔膜壓力表（表盤150）
YNTZTP						耐震電阻遠傳隔膜壓力表（表盤150）
YTTTP						差動遠傳隔膜壓力表（表盤100 150）
YETP						膜盒隔膜壓力表（表盤100 150）
	-60					表盤直徑60mm
	-100					表盤直徑100mm
	-150					表盤直徑150mm
		ML				螺紋連接（≤60MPa）
		MF				法蘭連接（≤25MPa）
		MF10				工字型法蘭連接（≤4MPa）
		MC				衛生型卡盤連接（-0.1~0~2.5MPa）
		MN				螺母式連接（0.1~2.5MPa）
		MZ				螺栓式連接（1~25MPa）
		MH				均質機式
		MGL				管道式螺紋連接
		MGF				管道式法蘭連接
		MGC				管道式衛生型卡盤連接
			Z			直接連接（正常不做標注）
			GL			角型
			YL			硬連接
			RL			軟管連接
			SR			帶散熱器
			ZN			帶阻尼器
				316L		膜片材質:316L
				HC		膜片材質:哈氏合金
				TA		膜片材質:鉭
				316L+PTFE		膜片316L襯四氟法蘭或者螺紋襯四氟
				SM		蒙乃爾
					-0.1~0~60	量程范圍按照正常的壓力表量程選擇

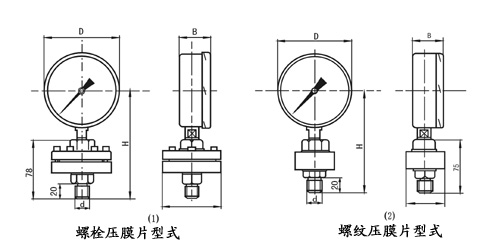

四、隔膜壓力表儀表型式及尺寸

	型號	D	B	H	直徑		d
	型號	D	B	H	0.1～2.5MPa	4～25MPa	d
螺栓壓膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
螺栓壓膜片式	Y150-ML	150	48	179	96	92
螺紋壓膜片式	Y100-ML	100	42	147	78	48
螺紋壓膜片式	Y150-ML	150	48	177	78	48

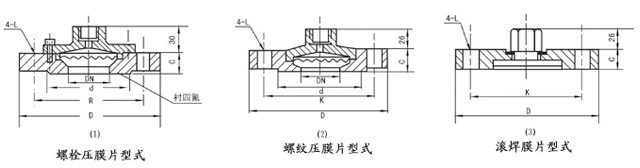

□HG20592～20614－97標準（本廠常用法蘭標準）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
25	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
32	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
40	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
50	1～2.5	165	125	99	20	Φ18

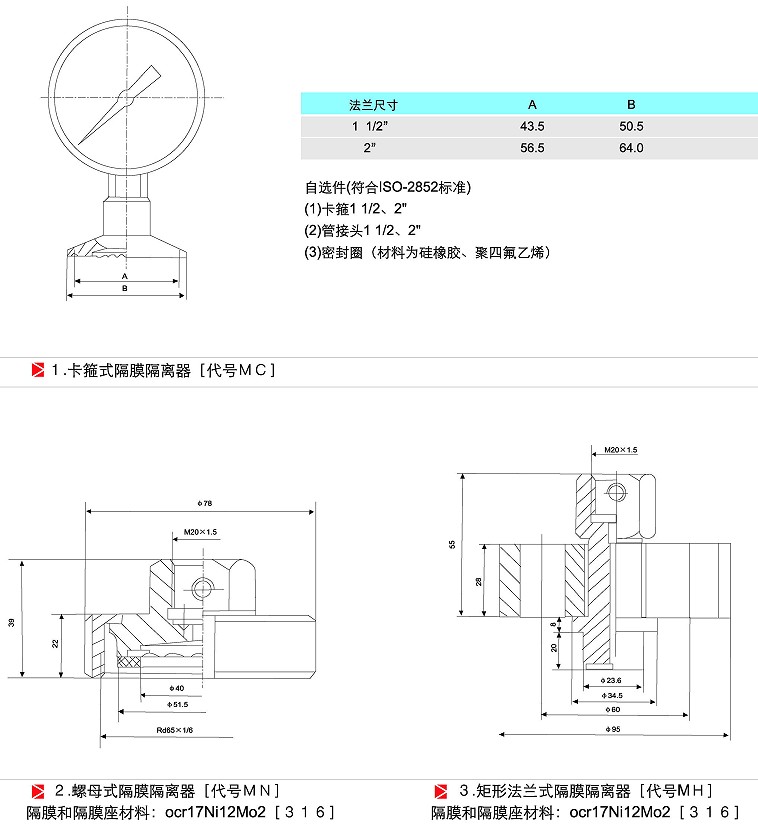

五、隔膜壓力表隔膜體介紹：

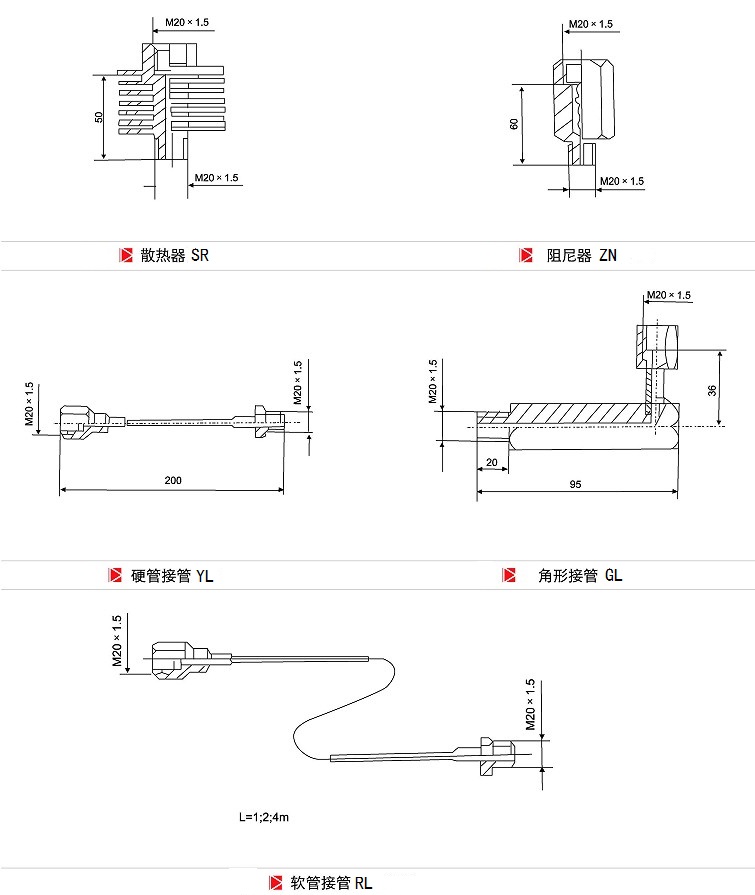

六、隔膜壓力表表頭與隔膜體連接件介紹：
